PBT-1G40G-292FF Preliminary

Bias Tee

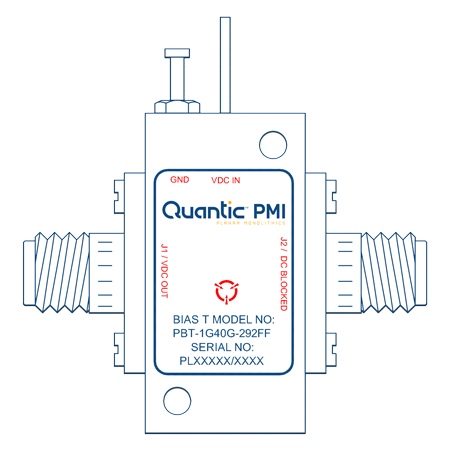

Quantic PMI Model PBT-1G40G-292FF is a 1 to 40 GHz Bias Tee that has a maximum insertion loss of 2 dB.

Product Specifications

General Parameters:
Status: Preliminary
Frequency Min (GHz): 1
Frequency Max (GHz): 40
Insertion Loss (dB): 2 Max
Input Power: +33 dBm CW Max
DC Supply: +12 to +15 VDC @ 600 mA Max
VSWR: 2.0:1 Max
Connectors: 2.92 mm Female
Finish: Painted Blue
Environmental Ratings::
Temperature: -55 °C to +85 °C (Operating)
-65 °C to +117 °C (Storage)
Humidity: MIL-STD-202, Method 103B Cond. B
Shock: MIL-STD-202, Method 213B Cond. B
Vibration: MIL-STD-202, Method 204D Cond. B
Altitude: MIL-STD-202, Method 105C Cond. B
Temperature Cycle: MIL-STD-202, Method 107D Cond. A
