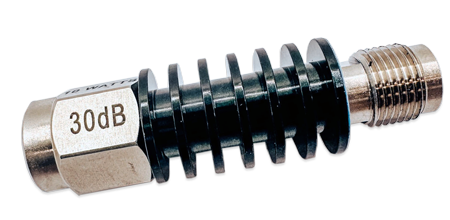

PFA-DC18-30dB-TNCMF Active

Fixed Attenuator

Quantic PMI Model PFA-DC18-30dB-TNCMF is a 10 W fixed attenuator that operates over the frequency range of DC to 18 GHz and provides 30 dB of attenuation. Package size is 2.0" x Ø0.65" with SMA connectors.

Product Specifications

General Parameters:
Status: Active
Frequency Range (GHz): DC to 18
Frequency Min (GHz): DC
Frequency Max (GHz): 18
Attenuation Value (dB): 30 dB
Impedance (Ohms): 50
VSWR: 1.4 Max (15.6 dB Min)
Input Power: 10 W CW, 30 W Peak
Nominal Attenuation: 30 dB
Deviation (±dB): DC to 4 GHz: ±0.5 dB
4 to 8 GHz: ±0.6 dB
8 to 12.4 GHz: ±0.7 dB
12.4 to 18 GHz: ±1 dB
Connectors: TNC Male / TNC Femal
Size: 2.0" x Ø0.65"
Environmental Ratings:
Temperature: -55 °C to +125 °C (Operating)
Humidity: MIL-STD-202, METHOD 106
Shock: MIL-STD-202, METHOD 213 COND. I
Vibration: MIL-STD-202, METHOD 204 COND. B
Temperature Cycle: MIL-STD-202, METHOD 107 COND. B
