General Parameters: |
Type: | DLVA |
Status: | Preliminary |
Frequency Range: | 2 to 18 GHz |
Frequency Min: | 2 GHz |
Frequency Max: | 18 GHz |
TSS: | N/A |

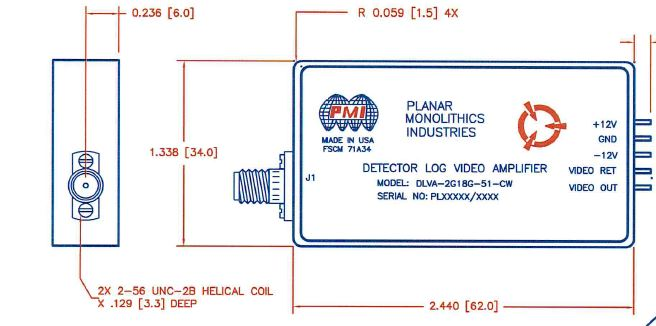

Size: | 2.44" x 1.33" x 0.472" 62 mm x 34 mm x 12 mm |
Log Slope: | 50 mV/dB ± 4.5% |
Log Range: | -47 to +4 dBm |
Log Linearity: | ±1.0 dB up to 0 dBm, ±2.0 dB from 0 to +4 dBm |
Rise Time: | 23 ns Max (10% to -3 dB of final value 10 µs PW) |
Fall Time: | 100 ns Max 90% to 50% |
Recovery Time: | 500 ns Max for PW <10 µs PWR <-5 dBm, 1.0 µs for PW >10 µs, PWR >0 dBm (from 90% to within 3 dB of level detected without the first pulse) |
Settling Time: | 500 ns Max for PW < 10 µs, PWR <-5 dBm, 1.0 µs FOR PW >10 µs, PWR >0 dBm (from 90% to within 3 dB of baseline level) |
Power Supply: | +12 +/- 0.6 VDC @ 300 mA -12 +/- 0.6 VDC @ 170 mA |
Dynamic Range Log: | -47 to +4 dBm |
Output Noise: | 40 mV RMS Max @ 20 MHz Bandwidth |
Finish: | Nickel Plated |
Frequency Flatness: | ±2.5 dB Max |
VSWR: | 2.0:1 Max |
Weight: | 2.2 oz (65 g) +/- 5% |
Duty Cycle: | 50% Max |
Propagation Delay: | 25 ns Max from 50% RF to 10% VIDEO |
Video Load: | 100 Ohm |
Pulse Width Range: | 50 ns to 500 µs |
Signal Capability: | 300 mV above baseline level Min |
Input Power: | +20 dBm CW or Pulsed |
Pulse Overshoot: | 2 dB up to 10 µs PW |
Control & DC Supply connector: | RF INPUT: SMA Female DC & VIDEO Solder Pins |
Output Pulse Peak Variation Vs. Duty Cycle: | +/- 1.0 dB Max |
Pulse Droop: | 1.0 dB @ 500 µs PW |
Baseline DC Offset: | 0 V ± 50 mV with no RF applied |
Environmental Ratings: |
Operating Temperature: | -50 °C to +100 °C |
Non-Operating Temperature: | -60 °C to +100 °C |
Thermal Shock: | MIL-STD-810, METHOD 503 |
Humidity: | MIL-STD-810, METHOD 507 |
Shock: | MIL-STD-810, METHOD 516 TEST PREOCEDURE 1 |
Vibration: | MIL-STD-810, METHOD 514 |
