General Parameters: |

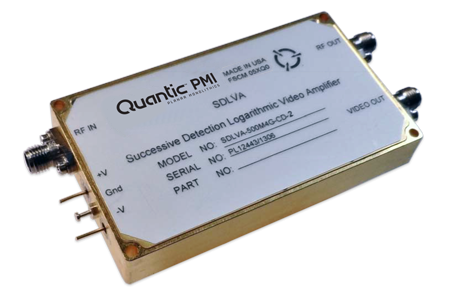

Type: | SDLVA |
Status: | Active |
Frequency Range: | 0.5 to 4 GHz |
Frequency Min: | 0.5 GHz |
Frequency Max: | 4 GHz |
TSS: | -73 dB Typ, -71 dB Max - Measured -73.5 dBm @ -40 ºC, -73.5 dBm @ +25 ºC, -73.2 dBm @ +75ºC |
Size: | 3.2 " x 1.8 " x 0.4" |
Log Slope: | 25 mV/dB Typ 50 Ohm Load - Measured 26.0, 24.4, 23.4 mV/dB |
Log Range: | -70 to 0 dBm |
Log Linearity: | ±2.5 dB (-40 ºC to +75 ºC) - Measured 0.91, -0.93, -1.40 dB |
Rise Time: | 10 ns Max, 5 ns Typ - Measured 7.9 ns |
Recovery Time: | 60 ns Max, 40 ns Typ - Measured 36.6 ns |
Power Supply: | +15 V or +12 V @ 350 mA Nom - Measured +15 VDC @ 181 mA -15 V or -12 V @ 180 mA Nom - Measured -15 VDC @ 98 mA |
VSWR: | 2.0:1 Max |
VSWR (Measured): | 2.0:1 Max - Measured 1.57:1- 1.82:1 |
PSAT: | +13 dBm Typ - Measured 11.80 dBm |
Pulse Range: | 30 ns to CW - Measured 30 ns to CW |
DC Offset: | 50 ± 50 mV - Measured +56 mV |
Dynamic Range: | -70 to 0 dBm |
Harmonics: | 15 dBc Min (-70 to 0 dBm J1 Input) (Excluding Odd Harmonics) - Measured 16.1 dBc |
Input Power: | +17 dBm CW Max |
RF Gain: | 55 dB Typ - Measured 55.5 dB |
Sealing: | Hermetic |
Video Flatness Over Frequency: | ±50 mV Max |
Connectors: | SMA (F) |
Environmental Ratings: |
Operating Temperature: | -40 ºC to +75 ºC |
Non-Operating Temperature: | -65 ºC to +125 ºC |
Temperature Cycle: | MIL-STD-202F, Method 107 |
Humidity: | MIL-STD-202F, Method 103B Cond. B |
Shock: | MIL-STD-202F, Method 213B Cond. B |
Vibration: | MIL-STD-202F, Method 204D Cond. B |
Altitude: | MIL-STD-202F, Method 105C Cond. B |
Fungus: | MIL-STD-810C, Method 508.2 |
Salt Fog: | MIL-STD-202F, Method 107D Cond. A |
