PA-0D5G2G-100W-SFF Preliminary

High Power Amplifier

Quantic PMI Model PA-0D5G2G-100W-SFF is a 0.5 to 2 GHz high power amplifier featuring 50 dB minimum gain, 100 W minimum saturated output power, and ±1 dB gain flatness. This model incorporates TTL enable/disable controls, over-temperature monitoring, and reflected power protection. This model's slim housing measuring 8.50" x 4.50" x 1.07" and is equipped with female SMA RF connectors and a male D-sub control connector.

Product Specifications

General Parameters:
Status: Preliminary
Frequency Min (GHz): 0.5
Frequency Max (GHz): 2
Gain (dB): 50 dB Min
Psat: 100 W Min
Input VSWR: 1.45:1 Typ
RF Connectors In/Out: SMA Female
Max Input Power Without Damage: 10 dBm Max
Gain Flatness: ±1 dB Max
DC Power Supply: +28 VDC @ 12 A Max

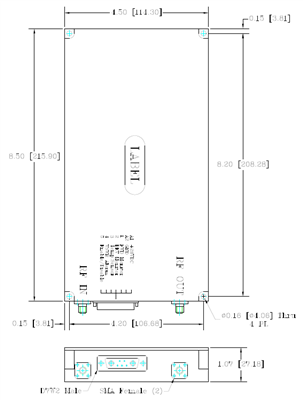

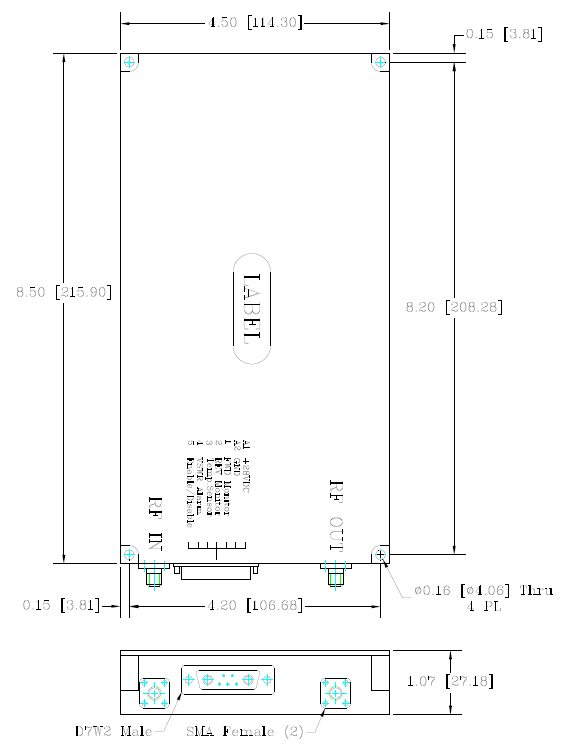

Size (Excluding Connectors): 8.50" x 4.50" x 1.07"
Spurious: -70 dBc Max
Harmonics: -15 dBc Max
Environmental Ratings:
Operating Temperature: -20 ˚C to +70 ˚C
Humidity: 95% Max (Non-condensing)
