General Parameters: |
Status: | Preliminary |
Frequency Min: | 0.5 GHz |
Frequency Max: | 18 GHz |
VSWR In/Out: | 3.5: 1 Max |
Frequency Flatness: | ± 1.5dB Max, ± 1.0dB Typ |
Voltage Sensitivity: | -50dBm @ 2 MHz video bandwidth |
Video Capacitance: | 10 pF |
Connectors In/Out: | SMA Male/Female |
Finish: | BLUE EPOXY POLIMIDE COATING IAW MIL-C-22750, TYPE I OVER EPOXY POLIMIDE PRIMER IAW MIL-P-23377, TYPE " I, CLASS " 1 OR " 3. |

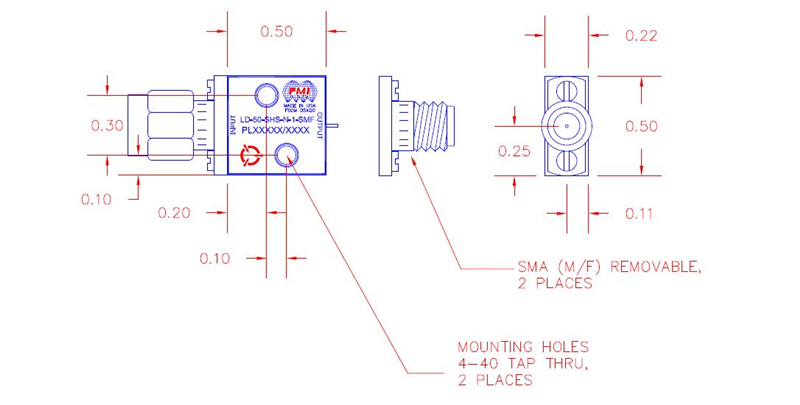

Size: | 0.5" X 0.5" X 0.22" |
Speed: | 10 ns |
Input Power: | 1 W CW Max ( +40 dBm PEAK, 1 us)) |
Environmental Ratings: |
Operating Temperature: | -54° C TO +85° C |
Non-Operating Temperature: | -65° C TO + 125° C |
Humidity: | MIL-STD-202F, METHOD 103B COND. B |
Shock: | MIL-STD-202F, METHOD 213B COND. B |
Vibration: | MIL-STD-202F, METHOD 204D COND. B |
Altitude: | MIL-STD-202F, METHOD 105C COND. B |
Temperature Cycle: | MIL-STD-202F, METHOD 107D COND. A |
