DD-618-SMT Preliminary

Diode Detector

PMI model DD-618-SMT is a surface mount 6 to 18 GHz diode detector with a positive slope output.

Product Specifications

General Parameters:
Status: Preliminary
Frequency Range: 6 to 18 GHz
Frequency Min: 6 GHz
Frequency Max: 18 GHz
VSWR In/Out: 3.0:1 Typ (Measured @ -20 dBm)
Video Capacitance: 20 pF Nom
Output Voltage: 0.9 mV @ -30 dBm
250 mV @ 0 dBm
Finish: Gold Plated

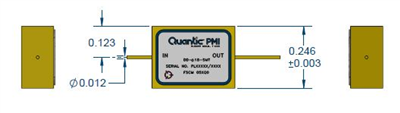

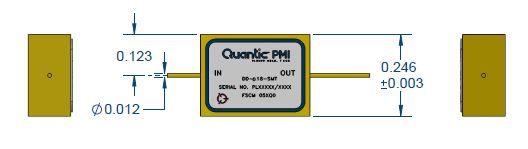

Size: 0.300" x 0.246" x 0.129"
Sensitivity: 1000 mV / mW Min
Weight: 1.0 g Typ
Accuracy: +/-0.5 dB
(Over frequency and temperature)
Environmental Ratings:
Operating Temperature: -40°C to +85°C
Non-Operating Temperature: -40°C to +85°C
