APD-8-18G40G-292FF-20W
Preliminary

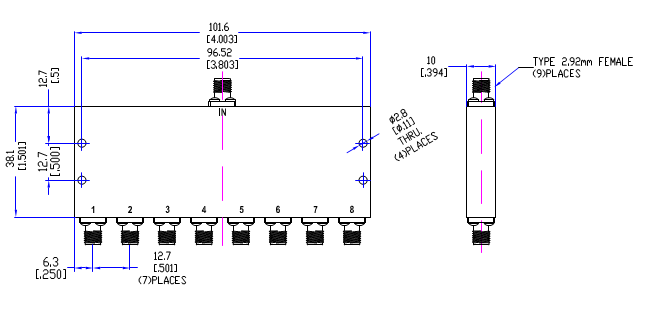

PMI Model No. APD-8-18G40G-292FF-20W is an 8-Way Power Divider that operates over the frequency range 18.0 to 40.0 GHz.
Product Specifications
General Parameters: |
Status: | Preliminary |
Type: | 8-Way |
Frequency Min: | 18.0 GHz |
Frequency Max: | 40.0 GHz |
Isolation: | 18 dB typ., 15 dB min. |
Insertion Loss: | 2.5 dB max. |
Frequency Range: | 18.0 to 40.0 GHz |
VSWR (In/Out): | 2.1:1/1.9:1 |
Amplitude Balance: | ±0.5 dB max. |
Phase Balance: | ±10° max. |
Impedance: | 50 Ohms |
Forward Power: | 20 W max. |
Reverse Power: | 1 W max. |
Connectors: | 2.92 mm (F) |
Finish: | Painted Blue |
Environmental Ratings: |
Operating Temperature: | -45ºC to +85ºC |
Non-Operating Temperature: | -65ºC to +125 ºC |
Humidity: | MIL-STD-202, Method 103B Cond. B |
Shock: | MIL-STD-202, Method 213B Cond. B |
Vibration: | MIL-STD-202, Method 204D Cond. B |
Altitude: | MIL-STD-202, Method 105C Cond. B |
Temperature Cycle: | MIL-STD-202, Method 107D Cond. A |
