General Parameters: |
Status: | Preliminary |
Type: | 2-Way |
Frequency Min: | 0.5 GHz |
Frequency Max: | 14.0 GHz |
Isolation: | 18.0 dB typ. 17.0 dB min. |
Insertion Loss: | 0.5 GHz TO 8.0 GHz = 0.8 dB 8.0 GHz TO 14.0 GHz = 1.8 dB |
VSWR (In/Out): | (0.5 GHz TO 8.0 GHz = 1.5:1 dB 8.0 GHz TO 14.0 GHz = 1.75 dB / 0.5 GHz TO 8.0 GHz = 1.5:1 dB 8.0 GHz TO 14.0 GHz = 1.75:1 dB) |
Amplitude Balance: | 0.5 GHz TO 8.0 GHz = +/-0.6 dB 8.0 GHz TO 14.0 GHz = +/-0.75 dB |
Phase Balance: | 0.5 GHz TO 8.0 GHz = +/-8 degrees 8.0 GHz TO 14.0 GHz = +/-10 degrees |
Average Power Into Load VSWR: | 1.2:1 25 WATTS, 2.0:1 7.5 WATTS, 00:1 0.75 WATTS |

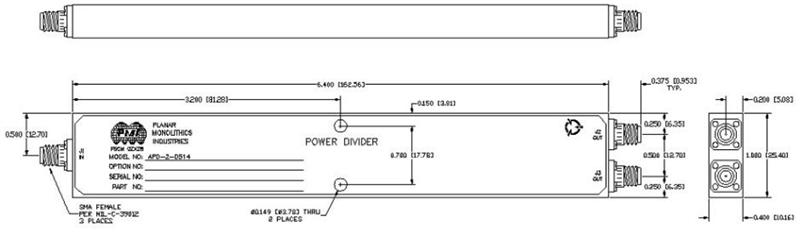

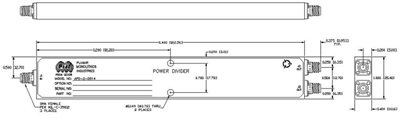

Size: | 6.40" X 1.00" X 0.40" |
Environmental Ratings: |
Operating Temperature: | -55 ºC to +85 ºC |
Non-Operating Temperature: | -65 ºC to +125 ºC |
Humidity: | MIL-STD-202F, Method 103B Cond. B |
Shock: | MIL-STD-202F, Method 213B Cond. B |
Vibration: | MIL-STD-202F, Method 204D Cond. B |
Altitude: | MIL-STD-202F, Method 105C Cond. B |
Temperature Cycle: | MIL-STD-202F, Method 107D Cond. A |
